ZW7-40.5户外真空断路器

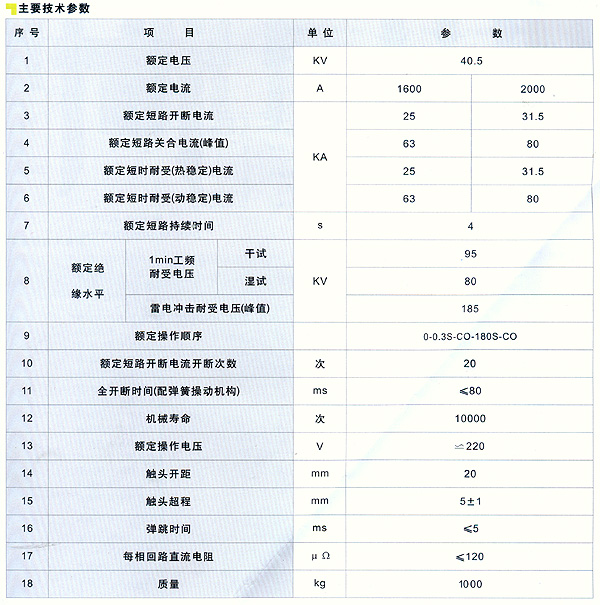

】 产品详细参数 浏览

户外真空断路器
 断路器分类:
  按操作方式分有:电动操作、储能操作和手动操作。
  新式断路器按结构分有:万能式和塑壳式。
  按使用类别分有:选择型和非选择型。
  按灭弧介质分有:油浸式、真空式和空气式。
  按动作速度分有:快速型和普通型。
  按极数分有:单极、二极、三极和四极等。
  按安装方式分有:插入式、固定式和抽屉式等。
  高压真空断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行;高压断路器种类很多,按其灭弧的不同,可分为:油断路器(多油断路器、少油断路器)、六氟化硫断路器(SF6断路器)、真空断路器、压缩空气断路器等。断路器的分闸速度一般而言速度越快越好,这样可以使首开相在电流趋近于0前2~3ms时能开断故障电流;否则首开相不能开断而延续至下一相,原来首开相变为后开相,燃弧时间加长了,增加了开断的难度,甚至使开断失败。但分闸速度太快,分闸的反弹也大,反弹太大震动过剧亦容易产生重燃,所以分间速度亦应考虑这方面同素。分闸速度的快慢,主要取决于合闸时动触头弹簧和分闸弹簧的贮能大小。为了提高分闸速度,可以增加分闸弹簧的贮能量,也可以增加合闸弹簧的压缩量,这都必然需要提高操动机构的输出功和整机的机械强度,降低了技术经济指标。经过多年试验认为,10kV的真空断路器,平均分闸速度能保证在0.95~1.2m/s比较合适。
