用途:

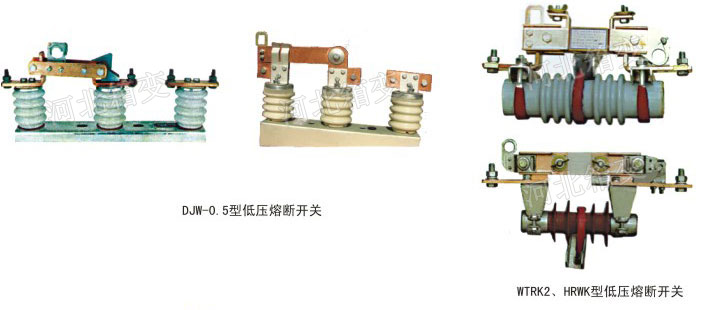

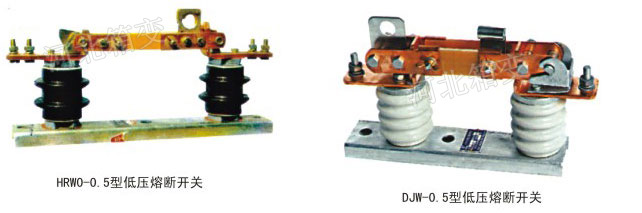

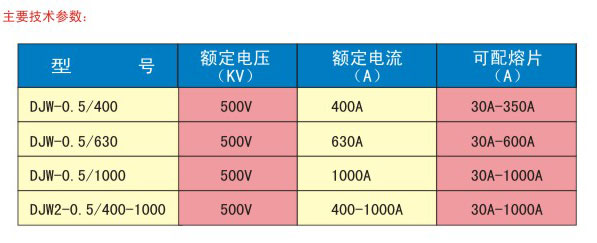

  DJW-0.5型户外熔断器隔离开关是由刀开关和熔断器组合成的开关设备,用于额定电压为500V以下,交流50HZ电力系统中,具有分断短路电流的能力,作为不带负载分台电路作用。隔离开关没有灭弧装置,不能带负荷进行操作。对于10KV的隔离开关,在正常情况下,它允许的操作范围是:1. 分,合电压互感器和避雷器。2. 分,合母线的充电电流。3. 分,合励磁电流不超过2A的空载变压器和电容电流不超过5A的空载线路。五六十年代的老变压器,空载电流表大,因此那时规定:户外型隔离开关只能分合560KVA及以下的变压器的空载电流,户内型隔离开关由于相间距离小,只能分合320KVA及以下的变压器空载电流。后来的S7系列及现在的S9系列的变压器空载电流比老式的变压器有明显的下降,但没有新的规程对隔离开关操作变压器空载容量提出明确的限定范围,因此可按不超过2A来考虑;至于5A的电容电流的具体所指是这样的:户外型隔离开关可分,合长度不超过10KM的架空线路的空载电流。对于空载的电缆线路,其电容电流远大于同长度的架空线路,且受电缆的芯数,截面等影响,所以难于用一个长度来限定。
高压隔离开关分室外型和室内型,室外型包括单极开关及三极隔离开关,常用作把供电线路与用户分开的第一断路隔离开关;室内型往往与高压断路器串联连接,配套使用,以保证停电的可靠性。此外,在高压成套配电装置中,隔离开关常用作电压互感器,避雷器,配电所用变压器及计量柜的高压控制电器。

熔断器隔离开关
熔断器隔离开关
熔断器隔离开关
