交流高压隔离开关

】 产品详细参数 浏览

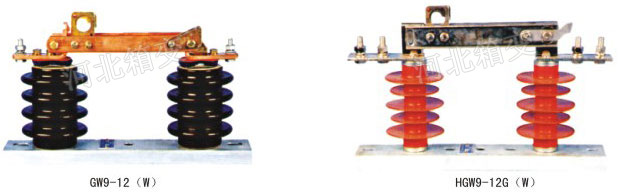

GW9-12G(W)型户外交流高压隔离开关,是户外单相高压电器设备。该产品有普通型、防污型、新型、硅橡胶支柱型、适用于15KV以下电压三相交流频率为50HZ电力系统中,在有电压而无负载条件下分合电路之用。户外型的隔离开关,露天安装时应水平安装,使带有瓷裙的支持瓷瓶确实能起到防雨作用;户内型隔离开关,在垂直安装时,静触头在上方,带有套管地可以倾斜一定角度安装。一般情况下,静触头接电源,动触头接负荷,但安装在受电柜里的隔离开关,采用电缆进线时,则电源在动触头侧,这种接法俗称“倒进火”。隔离开关两侧与母线及电缆地连接应牢固,遇有铜,铝导体接触时,应采用铜铝过渡接头,以防电化腐蚀。隔离开关的动静触头应对准,否则合闸时就会出现旁击现象,使合闸后动静触头接触面压力不均匀,造成接触不良。隔离开关的操作机构,传动机械应调整好,使分合闸操作能正常进行,没有抗劲现象。还要满足三相同期的要求,即分合闸时三相动触头同时动作,不同期的偏差应小于3MM。此外,处于合闸位置时,动触头要有足够的切入深度,以保证接触面积符合要求,但又不允许合过头,要求动触头距静触头底座有3至5MM的空隙,否则合闸过猛时将敲碎静触头的支持瓷瓶。处于拉开位置时,动静触头间要有足够的拉开距离,以便有效地隔离带电部分,这个距离应不小于160MM,或者动触头与静触头之间拉开角度不应小于65度。
隔离开关都配有手力操动机构,一般采用CS6-1型。操作时要先拔出定位销,分合闸动作要果断,迅速,终了时注意不可用力过猛,操作完毕一定要用定位销销住,并目测其动触头位置是否符合要求。用绝缘杆操作单极隔离开关时,合闸应先合两边相,后合中相;分闸时,顺序与此相反。必须强调,不管合闸还是分闸的操作,都应在不带负荷或负荷在隔离开关允许的操作范围之内时才能进行。为此,操作隔离开关之前,必须先检查与之串联的断路器,应确实处于断开位置。如隔离开关带的负荷是规定容量范围内的变压器,则必须先停掉变压器的全部低压负荷,令其空载之后再拉开该隔离开关;送电时,先检查变压器低压侧主开关确在断开位置,方可合隔离开关。

交流高压隔离开关
交流高压隔离开关
交流高压隔离开关
交流高压隔离开关
交流高压隔离开关
