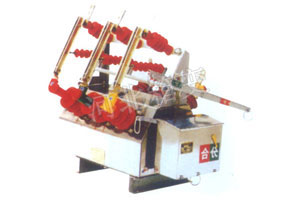

ZW6-12G户外高压真空断路器

概述
  ZW6-12G系列户外高压真空断路器-隔离开关组合电器。是由ZW12系列户外高压真空断路器与隔离开关而成,除具备ZW6-12系列户外高压真空路的功能外,该组合电器有明显可见断口,加装可靠的机械联锁,具有防误操作功能。目前真空断路器毫无例外地采用对接式接触方式。动触头碰上静触头之后就不能再前进了,触头接触压力是由每极触头压缩弹簧(有时称作合闸弹簧)提供的。所谓接触行程,就是开关触头碰触开始,触头压簧施力端继续运动至会闹终结的距离,亦即触头弹簧的压缩距离,故又称压缩行程。接触行程有两方面作用,一是令触头弹簧受压而向对接触头提供接触压力;二是保证在运行磨依后仍然保持一定接触压力,使之可靠接触。一般接触行程可取开距的20%~30%左右,10kV的真空断路器约为3~4mm。真空断路器的实际结构中,触头合闸弹簧设计成即使处于分闸位置,也有相当的预压缩量,有预压力。这是为使合闸过程中,当动触头尚未碰到静触头而发生预击穿时,动触头有相当力量抵抗电动力,而不致于向后退缩;当触头碰接瞬间,接触压力陡然跃增至预压力数值,防止合闸弹跳,足以抵抗电动斥力,并使接触初始就有良好状态;随着接触行程的前进,触头间的接触压力逐步增大,接触行程终结时,接触压力达到设计值。接触行程不包括合闸弹簧的预压缩量程,它实际上是合闸弹簧的第二次受压行程。

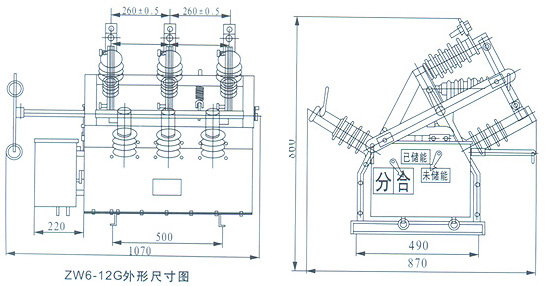

ZW6-12G户外高压真空断路器
