SF6负荷开关或真空断路器绝缘负荷开关组合型

在无外力作用时，动触头在大气压作用下，对内腔产生一个闭合力使其与静触头闭合，称之为自闭力，其大小取决于波纹管的端口直径。灭弧室在工作状态时，这个力太小不能动静触头间的电接触，施加一个外加压力。这个外加压力和自闭力之和称为触头的接触压力。这个接触压力有如下几个作用：动、静触头的接触，并使其接触电阻少于规定值。 满足额定短路状态时的动稳定要求。应使触头压力大于额定短路状态时的触头间的斥力，以在该状态下的闭合和不受损坏。抑制合闸弹跳。使触头在闭会碰撞时得以缓冲，把碰撞的动能转为弹兴的势能，抑制触头的弹跳。为分闸提供一个加速力。当接触压力大时，动触头得到较大的分闸力，容易拉断会闹熔焊点，提高分闸初始的加速度，减少燃弧时间，提高分断能力。触头接触压力是一个很重要的参数，在产品的初始设计中要经过多次验证、试验才选取得比较合适。如触头压力选得太小，满足不了上述各方面的要求；但触头压力太大，一方面需要增大合闸操作功，另外灭弧室和整机的机械强度要求也需要提高，技术上不经济。目前真空断路器毫无例外地采用对接式接触方式。动触头碰上静触头之后就不能再前进了，触头接触压力是由每极触头压缩弹簧(有时称作合闸弹簧)提供的。所谓接触行程，就是开关触头碰触开始，触头压簧施力端继续运动至会闹终结的距离，亦即触头弹簧的压缩距离，故又称压缩行程。接触行程有两方面作用，一是令触头弹簧受压而向对接触头提供接触压力；二是在运行磨依后仍然保持接触压力，使之可靠接触。一般接触行程可取开距的20%～30%左右，10kV的真空断路器约为3～4mm。

SF6负荷开关	全绝缘负荷开关	加装避雷器
SF6负荷开关与全绝缘负荷开关的组合	SF6负荷开关与全绝缘负荷开关组合的高压电缆分接箱

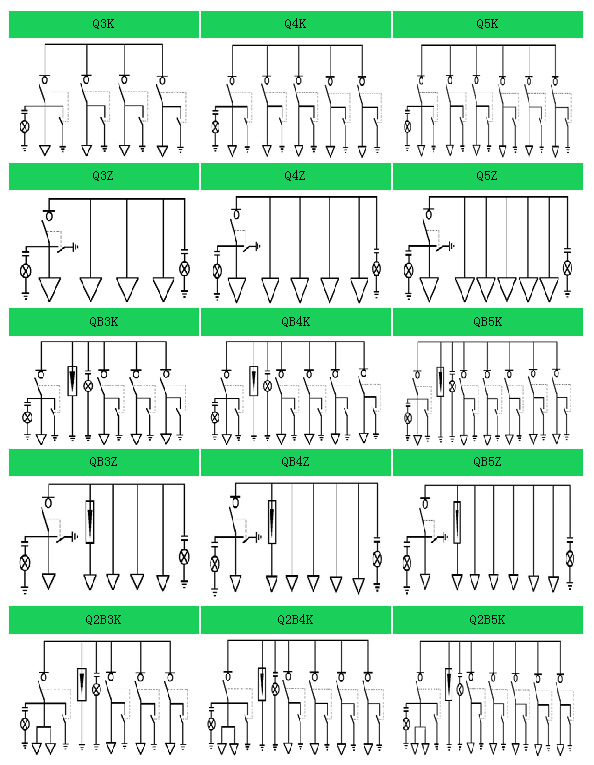

典型方案

下一个产品：带全绝缘负荷开关型
