迷宫式不带开关型

】 产品详细参数 浏览

第一类; 电缆分支箱直进母线,从母线上直接分出支路,可达到8路。圆柱形母线用迷宫式绝缘封闭包装,引出线用硅橡胶封闭式接线系统进行联结。母线截面达到1100mm2。整体可触摸,回路最多可以达到8。
主要技术参数:
  额定电压: 12kV;
  额定电流: 进线及主母线630A;SF6开关及直接馈线 630A;全绝缘负荷开关馈线400A;
  额定开断电流: SF6开关630A,全绝缘负荷开关400A;
  额定闭合短路电流: SF6开关50kA(峰值);全绝缘负荷开关40kA(峰值);
  额定开断线路充电电容电流: 10A;
  动稳定电流: 主回路50kA(峰值);全绝缘负荷开关出线回路40kA(峰值);
  热稳定电流: 主回路20kA(有效值)3s;全绝缘负荷开关出线回路16kA(有效值)3s;
  绝缘水平: 工频耐压相间、相对地42kV/1min;断口间48kV/1min;
  冲击耐压: 相间、相对地75kV(1.2/50μs);断口间85kV。
  机械寿命:2000次。
  防护等级: IP34;

迷宫式不带开关型 迷宫式不带开关型 迷宫式不带开关型

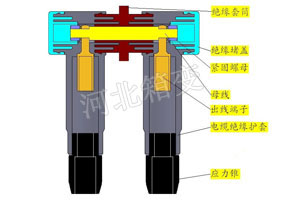

单相迷宫式绝缘基座
高压电缆分接箱
三相绝缘基座的装配
高压电缆分接箱

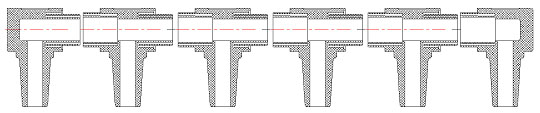

单相多个绝缘基座的装配

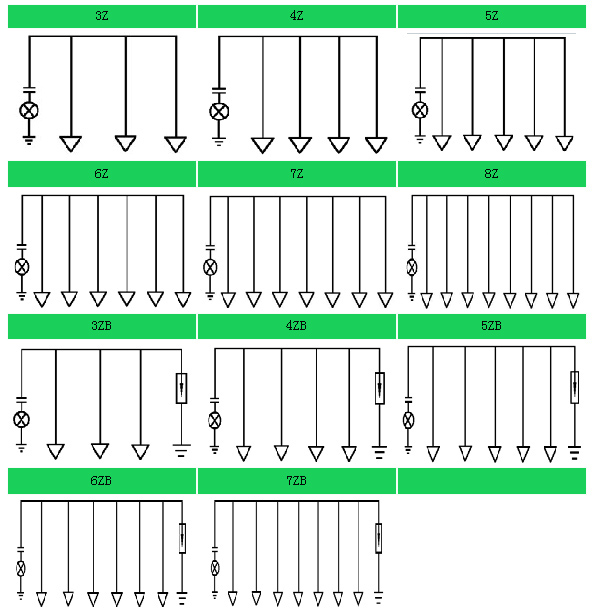

典型方案
高压电缆分接箱
