带全绝缘负荷开关型

        负荷开关和隔离开关，都可以形成明显断开点，大部分断路器不具隔离功能，也有少数断路器具隔离功能。负荷开关和断路器的本质区别就是他们的开断容量不同，断路器的开断容量可以在制造过程中做的很高但是负荷开关的开断容量是有限的。负荷开关的保护一般是加熔断器保护，只有速断和过流。负荷开关是可以分断正常负荷电流，具有的灭弧能力；隔离开关不具备任何分断能力，只能在负荷电流的情况下开断，起到隔离电气的作用，他一般装在负荷开关或断路器的两端，起到检修负荷开关或断路器时隔离电气的作用；断路器具有分断事故负荷的作用，与各种继电保护配合，起到保护电气设备或线路的作用。用全绝缘负荷开关作为馈线回路的高压电缆分接箱，便于检修，具有隔离断口，提高了用电可靠性。
　　在类高压电缆分接箱的基础上增加了负荷开关，避雷器。断口为可见隔离断口负荷开关具有强制性保护措施。当负荷开关合闸状态下无法闭合接地装置，当接地装置处于接地状态下，负荷开关无法进行合闸操作,当电缆分接箱的某一馈电回路需要停电检修时，可单独进行分闸操作，将这一路电停下来，不影响其他回路的正常供电。负荷开关主要用于开断和关合负荷电流，负荷开关可以和高压熔断器联用使用，来替代高价的断路器，切断故障电流，也就是短路电流，这样，也就决定了负荷开关的灭弧功能相对较弱，降低了制造成本；也正是因为传统是负荷开关不用来切断故障电流，就没有和保护装置及自动装置连接，因而大多数负荷开关是手动操作，不能电动操作。

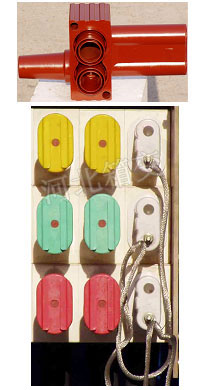

单路检修接地	运行中的高压电缆分接箱

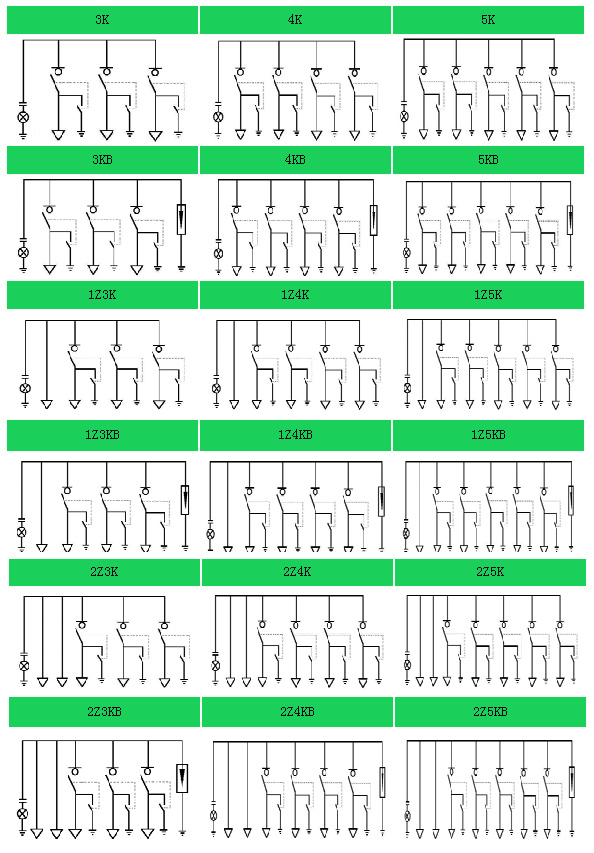

典型方案
