SF6负荷开关或真空断路器组合型

】 产品详细参数 浏览

真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展,至今方兴未艾。产品从过去的ZN1~ZN5几个品种发展到现在数十多个型号、品种,额定电流达到5000A,开断电流达到50kA的较好水平,并已发展到电压达35kV等级。 电寿命试验结束后真空灭弧室断口的耐压水平:IEC56中无规定。我国JB3855一96规定为:完成电寿命次数试验后的真空断路器,其断口间绝缘能力应不低于初始绝缘水平的80%,即工频1min33.6kV和冲击60kV。触头合闸弹跳时间:IEC无规定,而我国规定要求不大于2ms。 温升试验的试验电流:IEC标准中,试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。 各机械特性对产品性能的影响 产品机械特性的优劣,对产品各项电气性能有重要的关系,而且影响产品运行可靠性。衡量真空断路器的性能,真空灭孤室本身的性能固然重要,然而机械特性同样具有举足轻重的作用。触头的开距主要取决于真空断路器的额定电压和耐压要求,一般额定电压低时触头开距选得小些。但开距太小会影响分断能力和耐压水平。开距太大,虽然可以提高耐压水平,但会使真空灭弧室的波纹管寿命下降。设计时一般在满足运行的耐压要求下尽量把开距选得小一些。10kV真空断路器的开距通常在8~12mm之间,35kV的则在30~40mm之间。


SF6负荷开关或真空断路器组合型
SF6负荷开关或真空断路器组合型

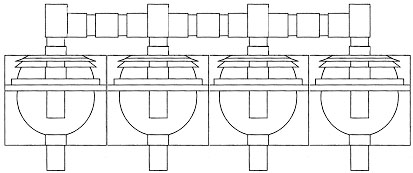

SF6负荷开关与SF6负荷开关的组合

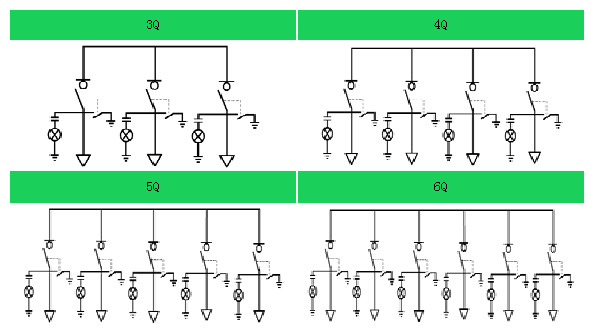

典型方案
SF6负荷开关或真空断路器组合型
